PRODUCT DESCRIPTIONS 제품소개

PCB TYPE ( AC - DC )

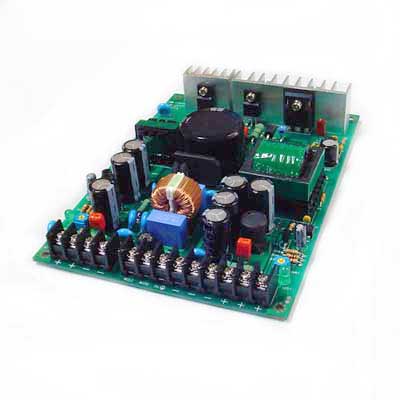

제품 확대이미지 크게보기

BK 100 OP2 SERIES 품절

  • - 100 Watts AC-DC SMPS (2CH)
  • - 95 - 265 Vac, 47 / 440 Hz
  • - 정전압 방식
  • - 150(L) 180(W) 35(H) mm

판매가격
65,000원
구매수량
- +
상품코드
1605513635
합계금액(VAT 별도)
0원
제품목록보기 관심상품 바로구매 장바구니

MODEL

OUTPUT

SIZE (mm)

WEIGHT (kg)

BK 100 OP2 - 0505

5V 6A

5V 15A

L : 150
W : 180
H : 35

0.6 kg

BK 100 OP2 - 0909

9V 3.3A

9V 8A

BK 100 OP2 - 1212

12V 2.5A

12V 6A

BK 100 OP2 - 1515

15V 2A

15V 5A

BK 100 OP2 - 2424

24V 1.3A

24V 3.2A

BK 100 OP2 - 1248

12V 2.5A

48V 1A


** 상기사양 외 주문제작 가능

INPUT VOLTAGE(Vac)

FREQUENCY(Hz)

EFFICIENCY(%)

INRUSH CURRENT(A)



95 - 265Vac ( FREE VOLTAGE )





47 / 440Hz



80% minimum

20A typ(ACIN 110V, Full load), 40A
typ(ACIN 220V, Full load)at cold start

ENVIRONMENT

Operating temperature and humidity

-10 ~ +80 ℃, 20 ~ 90%, RH(Non condensing)

Storage temperature and humidity

-20 ~ +85 ℃, 20 ~ 90%, RH(Non condensing)

Vibration

10 ~ 55Hz at 1G 3minute periods,
30minute along X, Y and Z axis, at no Operating

Impact(in package)

Less than 10G

ELECTRICALLY
ISOLATED

Input - Output

AC 1,500V 1minute, DC 500V 100MΩ
(At room temperature & Humidity)

Input - Case,FG

AC 1,500V 1minute, DC 500V 100MΩ
(At room temperature & Humidity)

Output - Case

AC 500V 1minute, DC 500V 100MΩ
(At room temperature & Humidity)



전원공급장치 사용 설명서

사용처


LED DISPLAY 용 전원

옥외용 · 옥내용 DISPLAY 용 전원

FA 자동화 제어기기 전원

ITS 용 전원 ( 도로, 교통안내 표시 )

정보처리기기 전원

의료용, 통신용 장비 전원

DC MOTOR용 전원

기타 산업용 직류안정화 전원이 필요한 전자기기

구매전


출력전압 확인 ( 전원공급에 필요한 DC전압 )

용량 확인 ( 사용시간, 평균부하량, 최대 부하량 등 고려 )

입력전압 확인 ( 별도의 문의가 없을 경우 AC 220V 용으로 제작됨. )

제품 SIZE 확인

사용전


입력전압 확인 ( AC 110V or AC 220V )

입,출력 단자 결선 확인

사용중


출력전압 조정방법

· 정격 출격전압의 ±10% 범위이내 ( 허용범위 이상 조정시 고장의 원인이 될 수 있음. )
· 출력단자 쪽에 있는 조정용 가변볼륨으로 외부에서 조정
· 시계방향↑, 반시계방향↓


과전류보호(O.C.P) 동작 시

· 과전류상태 해제시 자동으로 정상 동작
( 장시간 지속될 경우 전원장치의 고장 초래 )


과전압보호(O.V.P)동작시

· 입력전압 차단 → 입력 전압 재인가시 정상동작


출력 Ripple&Noise 대책

· 가능한한 부하연결선은 짧게 연결할 수 있도록 설계
· 출력전압에 맞는 전해콘덴서, Mylar 콘덴서 추가


설치방법

· 적합한 환경 - 원활한 통풍, 낮은 습도 등
· 제품출고시 발송되는 브라켓과 볼트 사용 권장
( 긴 볼트 사용시 제품 내의 회로와 쇼트를 일으켜 고장의 원인이 됨. )
· 냉각FAN이 있는 제품은 CASE에 표시된 화살표 방향대로 바람이 빠져나갈수 있도록 위치선정


배선방법

· 출력선과 입력선은 분리
· 사용전류에 맞는 충분한 굵기의 배선 사용
· FG 단자는 안전 및 Noise 방지용으로 접지단자에 확실히 고정
