SINGLE MODE ( AC - DC )

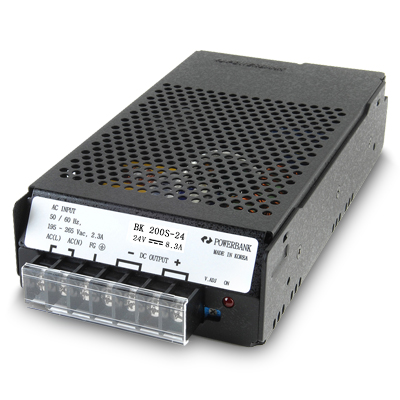

제품 확대이미지 크게보기

  • 도면보기

BK 200S SERIES (Slim size)

  • - 200 Watts AC-DC SMPS
  • - 95 - 130 Vac or 195 - 265 Vac
  • - 정전압 방식
  • - 210(L) 109(W) 47(H) mm

판매가격
82,000원
구매수량
- +
상품코드
1605660192
합계금액(VAT 별도)
0원
제품목록보기 관심상품 바로구매 장바구니

MODEL

OUTPUT

SIZE (mm)

WEIGHT (kg)

VOLTAGE

CURRENT

BK 200S - 5

5 V

40 A

L : 210 mm
W : 109 mm
H : 47 mm

1.07 kg

BK 200S - 9

9 V

22.2 A

BK 200S - 12

12 V

16.6 A

BK 200S - 13.8

13.8 V

14.4 A

BK 200S - 15

15 V

13.3 A

BK 200S - 24

24 V

8.3 A

BK 200S - 28

28 V

7.1 A

BK 200S - 30

30 V

6.6 A

BK 200S - 36

36 V

5.5 A

BK 200S - 48

48 V

4.1 A


** 상기 모델에 없는 DC 전압도 주문 제작 가능합니다.
( 예 : 18V, 32V ...... 48V )

INPUT VOLTAGE (Vac)

95 - 130 Vac or 195 - 265 Vac

FREQUENCY (Hz)

50 / 60 Hz

EFFICIENCY (%)

89% minimum ( base on 24V )

INRUSH CURRENT (A)

20A typ (AC IN 110V, Full load),
40A typ (AC IN 220V, Full load) at cold start

EMC / EMI STANDARD

SAFETY STANDARD


** 입력 110Vac를 원하시면 주문시에 미리 말씀해 주셔야만 제작이 가능합니다.

MODEL

REGULATION
LINE (mV)

REGULATION
LOAD (mV)

RIPPLE (mV)

RIPPLE &
NOISE (mV)

BK 200S - 5

25 max

50 max

50 max

100 max

BK 200S - 9

45 max

90 max

90 max

140 max

BK 200S - 12

60 max

120 max

120 max

170 max

BK 200S - 13.8

69 max

138 max

138 max

188 max

BK 200S - 15

75 max

150 max

150 max

200 max

BK 200S - 24

120 max

240 max

240 max

290 max

BK 200S - 28

140 max

280 max

280 max

330 max

BK 200S - 30

150 max

300 max

300 max

350 max

BK 200S - 36

180 max

360 max

360 max

410 max

BK 200S - 48

240 max

480 max

480 max

530 max

OVER CURRENT PROTECTION

Works at over 110% of rating and recovers automatically

OVER VOLTAGE PROTECTION

Works at 115~140% of rating

START ON TIME (S)

1 max (AC IN 110V / 220V, Full load)

HOLD UP TIME (mS)

10 typ (AC IN 110V / 220V, Full load)

ADJUSTABLE RANGE

OUTPUT DC ± 10 %

ENVIRONMENT

Operating temperature and humidity

-10 ~ +80 ℃, 20 ~ 90%,
RH (Non condensing)

Storage temperature and humidity

-20 ~ +85 ℃, 20 ~ 90%,
RH (Non condensing)

Vibration

10 ~ 55Hz at 1G 3minute periods,
30minute along X, Y and Z axis,
at no Operating

Impact (in package)

Less than 10G

ELECTRICALLY
ISOLATED

Input - Output

AC 1,500V 1minute, DC 500V 100MΩ
(At room temperature & Humidity)

Input - Case,FG

AC 1,500V 1minute, DC 500V 100MΩ
(At room temperature & Humidity)

Output - Case

AC 500V 1minute, DC 500V 100MΩ
(At room temperature & Humidity)



상호

파워뱅크(주)

모델

BK 200S

제조년월

2025.

제조자

파워뱅크(주)

제조국가

한국












전원공급장치 사용 설명서

사용처


LED DISPLAY 용 전원

옥외용 · 옥내용 DISPLAY 용 전원

FA 자동화 제어기기 전원

ITS 용 전원 ( 도로, 교통안내 표시 )

정보처리기기 전원

의료용, 통신용 장비 전원

DC MOTOR용 전원

기타 산업용 직류안정화 전원이 필요한 전자기기

구매전


출력전압 확인 ( 전원공급에 필요한 DC전압 )

용량 확인 ( 사용시간, 평균부하량, 최대 부하량 등 고려 )

입력전압 확인 ( 별도의 문의가 없을 경우 AC 220V 용으로 제작됨. )

제품 SIZE 확인

사용전


입력전압 확인 ( AC 110V or AC 220V )

입,출력 단자 결선 확인

사용중


출력전압 조정방법

· 정격 출격전압의 ±10% 범위이내 ( 허용범위 이상 조정시 고장의 원인이 될 수 있음. )
· 출력단자 쪽에 있는 조정용 가변볼륨으로 외부에서 조정
· 시계방향↑, 반시계방향↓


과전류보호(O.C.P) 동작 시

· 과전류상태 해제시 자동으로 정상 동작
( 장시간 지속될 경우 전원장치의 고장 초래 )


과전압보호(O.V.P)동작시

· 입력전압 차단 → 입력 전압 재인가시 정상동작


출력 Ripple&Noise 대책

· 가능한한 부하연결선은 짧게 연결할 수 있도록 설계
· 출력전압에 맞는 전해콘덴서, Mylar 콘덴서 추가


설치방법

· 적합한 환경 - 원활한 통풍, 낮은 습도 등

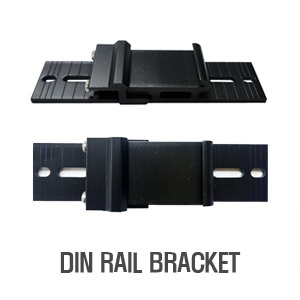

· 제품출고시 발송되는 브라켓과 볼트 사용 권장
( 긴 볼트 사용시 제품 내의 회로와 쇼트를 일으켜 고장의 원인이 됨. )
· 냉각FAN이 있는 제품은 CASE에 표시된 화살표 방향대로 바람이 빠져나갈수 있도록 위치선정


배선방법

· 출력선과 입력선은 분리
· 사용전류에 맞는 충분한 굵기의 배선 사용
· FG 단자는 안전 및 Noise 방지용으로 접지단자에 확실히 고정
